ZDHJ電動高壓角式調節閥

一、電動角型調節閥 產品概述

本公司的電動角型調節閥，是由角型調節閥體配以3810L型（或PSL系列）直行程電子式電動執行機構組成。執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制電動角型調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動角式高壓調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小。電動高壓角式調節閥適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可以制止結焦，堵塞，也便于自潔和水清洗，電動角型調節閥一般使用于底進側出的場合，因?yàn)檫@樣可使調節有較好的穩定性。

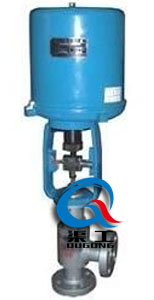

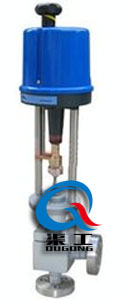

ZRHJ電動角型調節閥	ZDHJ電動高壓角式調節閥(高壓閥體)

二、電動角型調節閥 主要技術參數

三、電動角型調節閥 主要結構圖

電動角型調節閥(鑄造閥體)	電動高壓角式調節閥(鍛造閥體)

四、電動角型調節閥 主要零件材料

五、電動角型調節閥 主要性能指標

六、電動角型調節閥 外形圖

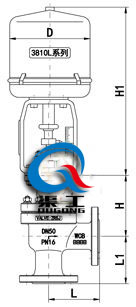

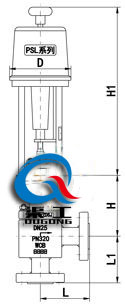

電動角型調節閥(配3810L執行器)	電動高壓角式調節閥(配PSL執行器)

七、電動角型調節閥 安裝連接尺寸
