Q61N高壓焊接球閥
一、內螺紋高壓球閥 產品概述
本公司的Q11N/Q61N內螺紋高壓球閥/高壓焊接球閥具有不易腐蝕，抗硫化能力強，密封性能好等特點，使用壓力與溫度范圍大，全通徑與縮徑齊 備，并可配多種驅動裝置，是化工、石油炬煉制，天然氣開采與輸送系統理想的用閥選擇。內螺紋高壓球閥中腔停滯的介質由于溫度變化而民常升壓時，介質壓力推動閥座脫離球體，達到自動泄壓，泄壓后閥座自動復位。
|
|
|---|---|

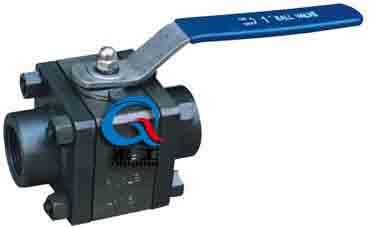

| Q11N內螺紋高壓球閥 (高壓鍛鋼球閥) | Q61N高壓焊接球閥 (高壓鍛鋼球閥) |
二、內螺紋高壓球閥 設計規范
| 設計和制造標準根據 | BS5351 MSS SP-118 |
|---|---|
| 連接端根據 |
承插焊根據：ANSI B16.11;JB/T1751、螺紋端根據：ANSI B16.11;JB/T1751 對焊端根據：ANSI B16.25；JB/T12224、法蘭端根據：ANSI B16.5;JB79 |
| 檢驗與試驗根據 | API 598;GB/T13927;JB/T9092 |
| 結構特征 | 三片式螺栓連接 |
| 材料標準根據 | ANSI/ASTM |
| 閥體主要材料 | A105;LF2;F304(L);F316(L);F51 |
三、內螺紋高壓球閥 主要零件材料
| 零件名稱 | 材質 | |
|---|---|---|
| 閥體 Body | A105 | A304 |
| 密封圈 Sealing Ring | APTFE & PEEK | |
| 球體 Ball | F6 | F304 |
| 閥桿 Stem | 410 | 304 |
| O型圈 O-ring | VITON | |
| 墊片 Gasket | PTFE | |
| 螺栓 Bolt | B7 | B8 |
| 螺母 Nut | 2H | 8 |
| 薄型螺母 Flat nut | 8 | |
四、內螺紋高壓球閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合很重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
